IC 7400 on peruskomponentti digitaalisessa elektroniikassa, joka tunnetaan monipuolisuudestaan ​​ja tehokkuudestaan ​​monien logiikkatoimintojen käsittelyssä.Osana 7400-sarjaa tässä IC: ssä on neljä riippumatonta 2-sisääntuloa NAND-porttia, mikä tekee siitä täydellisen rakennuspalikan sekä yksinkertaisissa että monimutkaisissa järjestelmissä.Peruslogiikkapiiristä edistyneisiin komponentteihin, kuten ALUS- ja BUS -lähetinvastaanottimiin, IC 7400 on suunniteltu tukemaan monenlaisia ​​sovelluksia.Sen sopeutumiskyky yhdistettynä integroinnin helppouteen tekee siitä korvaamattoman työkalun insinööreille ja harrastajille.Olipa akateemisissa ympäristöissä tai ammatillisissa malleissa, IC 7400 tarjoaa käytännön, luotettavan ratkaisun reaaliaikaiseen logiikkatoimintaan.

Luettelo

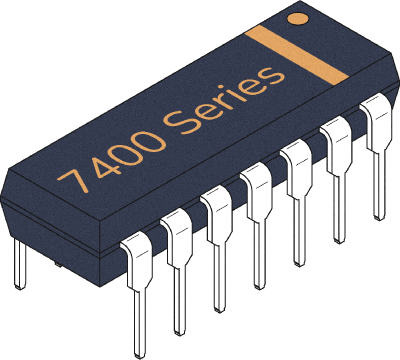

Kuva 1: IC 7400

Mikä on IC 7400?

IC 7400 on monipuolinen digitaalinen logiikkakomponentti, jota käytetään monissa elektronisissa järjestelmissä.Sen sopeutumiskyky tekee siitä hyödyllisen laitteille, jotka vaihtelevat logiikkapiiristä monimutkaisempiin komponentteihin, kuten aritmeettiset logiikkayksiköt (ALUS) ja väylän lähetinvastaanottimet.Osana 7400 -sarjaa tämä IC on suunniteltu toimimaan rakennuspalikana digitaalisille toimille.Se tukee toimintoja, kuten logiikkaportit (ja, tai NAND, NOR), tietojen tallennus rekistereillä, satunnaiskäyttömuistimoduuleilla (RAM) moduuleilla ja jopa dekoodausyksiköillä tehtävissä, kuten binaarin muuntaminen desimaaliksi.IC 7400 on erityisesti arvostettu sen neljälle riippumattomalle 2-sisääntulon NAND-portille, joita käytetään sekä yhdistelmä- että peräkkäisissä logiikkakuvioissa.Jokaisessa portilla on kaksi syöttötapia ja yksi lähtötappi, kun taas loput kaksi nastaa tarjoavat tehoa (VCC) ja maadoitusta (GND).Nämä yhteydet ovat ihanteellisia vakaaseen suorituskykyyn ja luotettavaan toimintaan.

IC 7400 -nastakokoonpano

IC 7400: n PIN -kokoonpanon ymmärtäminen on täydellinen halutun piirikäyttäytymisen saavuttamiseen.Jokaisella PIN -koodilla on erityinen rooli, joka vaikuttaa IC: n yleiseen toimintoon järjestelmässä.

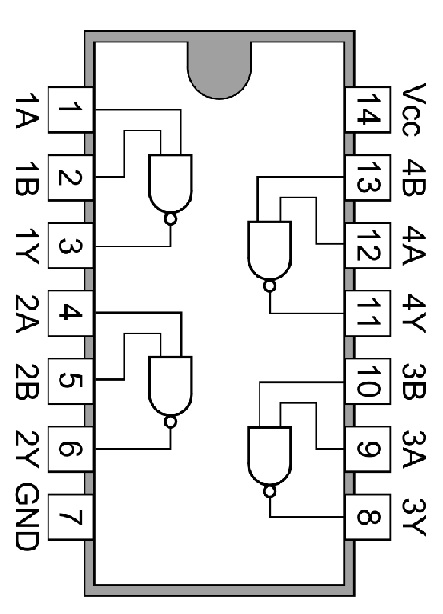

Kuva 2: IC 7400 -nastakokoonpano

• Tappi 1 (A-tulos ensimmäiselle portille)-yksi kahdesta ensimmäisen NAND-portin tulosta.Täällä kytketyn signaalin on työskenneltävä nastalla 2 määrittääksesi lähtölogiikkatilan nasta 3.

• Tappi 2 (Ensimmäisen portin B-tulos)-Ensimmäisen NAND-portin toinen tulo.Se parit nastalla 1, ja kun molemmat tulot ovat korkeat, lähtö (nasta 3) on alhainen NAND -portin logiikan mukaisesti.

• Tappi 3 (Y-lähtö ensimmäiselle portille)-Ensimmäisen NAND-portin lähtö, joka tarjoaa käänteisen tuloksen nastat 1 ja 2. insinöörien välillä. Insinöörit seuraavat tätä lähtöä testauksen aikana käyttämällä usein oskilloskooppeja tai logiikka-analysaattoreita oikean signaalin käyttäytymisen varmistamiseksi, signaalinkäyttäytyminen varmentaakseen oikean käyttäytymisen tarkistamiseksi, kun oikean signaalin käyttäytymisen käyttäytyminen.

• Tappi 4 (Toisen portin A-tulos)-samanlainen kuin nasta 1, mutta toiselle NAND-portille tämä nasta vastaanottaa syötteen monimutkaisemmissa malleissa.

• Tappi 5 (Toisen portin B-tulos)-parit nastalla 4 ohjaamaan lähtöä nasta 6.

• Tappi 6 (Y-lähtö toiselle portille)-toisen NAND-portin lähtö, jota käytetään monimutkaisempien logiikkapiirien muodostamisessa tai suunnittelun myöhempien vaiheiden ohjaamisessa.

• Tappi 7 (Maa) - Tämä tappi yhdistyy piirin maahan, joka toimii IC: n vertailupisteenä.Väärä maadoitus voi johtaa IC: n epämääräiseen käyttäytymiseen tai täydelliseen vikaantumiseen.

• Tappi 8 (Y-lähtö kolmannelle portille)-Kolmannen NAND-portin lähtö, jota seurattiin virheenkorjauksen aikana oikean toiminnan varmistamiseksi.

• Tappi 9 (Kolmannen portin B-tulos)-Kolmannen portin tulo, pariksi PIN 10: n kanssa.

• Tappi 10 (Kolmannen portin A-tulos)-toimii nastalla 9, jotta lähtö on nastalla 8.

• Tappi 11 (Y-lähtö neljännelle portille)-Lopullisen portin lähtö, jota käytetään lopullisen vaiheen logiikkaoperaatioiden ajamiseen.

• Tappi 12 (B-tulos neljännelle portille)-Tulo viimeiselle NAND-portille, pariksi PIN 13: n kanssa.

• Tappi 13 (A-tulos neljännelle portille)-Tulo, joka yhdessä nastan 12 kanssa määrää ulostulon tilan nastalla 11.

• Tappi 14 (Positiivinen syöttöjännite) - Toimittaa IC: n voiman.Insinöörit varmistavat, että tämä 5V -tulo pysyy vakaana käyttämällä kaatamiskondensaattoreita kohinan suodattamiseksi ja yhdenmukaisen jännitteen toimittamisen ylläpitämiseksi.

Tekniset tiedot

IC 7400: lla on tekniset tiedot, jotka tekevät siitä luotettavan valinnan monille digitaalisten piirimalleille, tasapainotusvoimalle, nopeudelle ja yhteensopivuudelle useiden logiikkaperheiden kanssa.

• Käyttöjännite: 5 V

Insinöörit käyttävät jännitesäätimiä pitämään tämä tulo vakaana, estäen jännitteen vaihtelun aiheuttamat logiikkavirheet.

• Levitysviive: 10 ns

Aika, joka vie signaalin, joka kulkee tulosta tulosteen.Vaikka insinöörit riittävät useimpiin sovelluksiin, ne vastaavat tämän nopean piirin viiveen, käyttämällä oskilloskoopeja varmistaakseen, että kaikki ajoitus on hyväksyttävien rajojen sisällä.

• Suurin vaihtotaajuus: 25 MHz

Tämä asettaa nopeusrajoituksen, kuinka nopeasti portit voivat vaihtaa tilojen välillä.Insinöörien on varmistettava, että heidän suunnittelu toimii tämän taajuuden alapuolella, jotta vältetään virheet nopeasti kytkentäpiireissä.

• Virrankulutus porttia kohden: jopa 10 MW

Pienen virrankulutus mahdollistaa useita IC -arvoja käyttämättä ylikuormitusta virtalähdettä.Suurissa järjestelmissä insinöörit suorittavat huolellisen energian budjetoinnin tehokkuuden varmistamiseksi.

• Koostumus: Neljä riippumatonta 2-sisääntulon Nand Gates

IC: n modulaarinen suunnittelu antaa insinöörien rakentaa monimutkaisia ​​logiikkajärjestelmiä vain muutamalla peruskomponentilla.

• Lähtöyhteensopivuus: TTL, NMOS, CMOS

Yhteensopivuus erilaisten logiikkaperheiden kanssa varmistaa sujuvan integraation sekoitetun teknologian järjestelmiin.Insinöörit käyttävät usein vastuksia tasapainottaakseen yhteensopivia jännitteitä logiikkaperheiden välillä.

• Käyttöjännitealue

Vaikka IC toimii tyypillisesti 5 V: n kohdalla, se pystyy käsittelemään erilaisia ​​jännitteitä, jolloin se voi sopeutua erilaisiin järjestelmäympäristöihin.

• monipuoliset käyttöolosuhteet

IC toimii luotettavasti eri ympäristöissä.Äärimmäisissä lämpötiloissa insinöörit toteuttavat jäähdytyselementtejä tai jäähdytysjärjestelmiä suorituskyvyn ylläpitämiseksi.

7400 Family ICS

7400 -sarja sisältää valikoiman digitaalisia logiikka -IC -arvoja, jotka jokainen palvelee erityisiä rooleja piirisuunnittelussa.Alla on yleisiä ICS: ää ja niiden käytännön sovelluksia:

IC 7400 (neli 2-sisääntulo NAND GATE)

Käytetään peruslogiikkatoimintoihin, signaalin inversioon ja peräkkäisiin logiikkatoimintoihin, 7400 on niitti sekä yksinkertaisissa että monimutkaisissa malleissa.

IC 7402 (neli 2-sisääntulon eikä portti)

Insinöörit käyttävät tätä piireissä, jotka vaativat oletusarvoa alhainen lähtö, ellei tuloja ole aktivoitu.Se on ihanteellinen voimaherkälle malleille.

IC 7404 (Hex Inverter)

Inverts -logiikkatasot, jotka sopivat täydellisesti synkronointiin ja ajoituksen säätämiseen.

IC 7400 NAND GATE -piirin suunnittelu

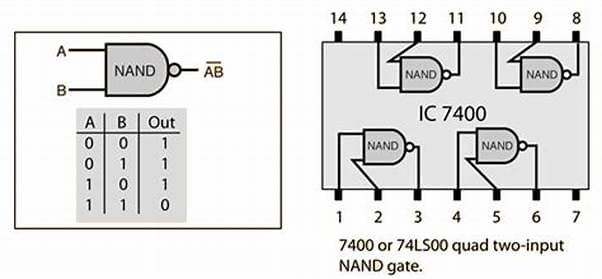

Kuva 3: IC 7400 Piirisuunnittelu NAND -logiikalla

IC 7400: n neljä riippumatonta 2-sisääntuloa NAND-portit tarjoavat joustavuutta, mikä mahdollistaa minkä tahansa peruslogiikan portin rakentamisen.Tämä tekee IC: stä työkalun koulutus- ja ammattimaisten piirimalleihin.Insinöörit käyttävät sitä usein monimutkaisten piirien, kuten flip-flops- tai multiplekserien, rakentamiseen yksinkertaistaen suunnittelu- ja testausvaiheet.

Kokoonpanon aikana insinöörit varmistavat signaalin asianmukaisen eheyden virheiden välttämiseksi.Oskilloskoopit tai logiikka-analysaattorit auttavat tarkistamaan signaalinsiirtymien tarkkuutta, etenkin nopeassa sovelluksessa.Lämpötilaherkissä ympäristöissä insinöörit käyttävät lämpöhallintaa varmistaakseen, että IC toimii luotettavasti ilman signaalin hajoamista.

Edut ja haitat

Edut	Haitat
Kustannustehokas: Edullinen sekä ammattilaisille että harrastajille	Voima Kulutus: korkeampi kuin uudemmat CMOS -vaihtoehdot
Monipuolinen: Hyödyllinen sekä yksinkertaisille että monimutkaisille digitaalisille toiminnoille	Nopeus Rajoitukset: Maksaa 25 MHz: n nopeudella
Helppo Käyttö: Intuitiivinen PIN -asettelu yksinkertaistaa prototyyppiä	Rajoitettu Portit: Vain neljä IC: tä kohti, vaatii enemmän komponentteja monimutkaisten malleille
Laajalti Saatavana: Helppo hankkia useilta toimittajilta	Vanhentunut Teknologia: vähemmän sopiva huippuluokan sovelluksiin
Luotettava: Vastustaa sähkömelua ja ylläpitää vakaata suorituskykyä

Sovellukset

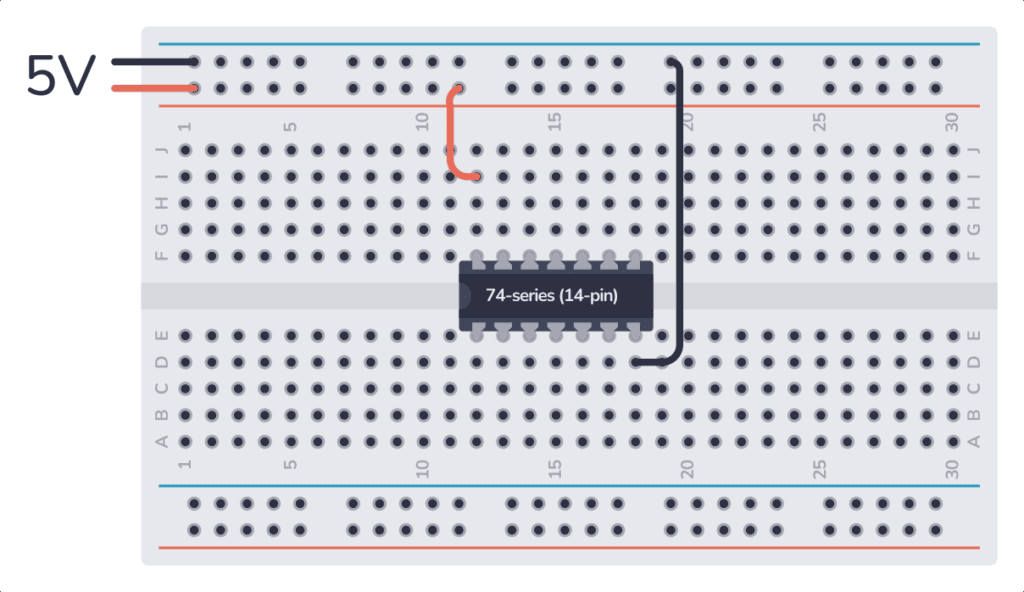

Kuva 4: IC 7400 Digital Electronics -sovelluksessa

IC 7400: ta käytetään laajasti erilaisissa järjestelmissä:

Turvajärjestelmät: Prosessoi tuloja liike- tai oviantureista hälytysten laukaisuun.

Hälytysjärjestelmät: Tarkkailee pakastimen lämpötiloja ja laukaisevia hälytyksiä, jos kynnysarvot ylitetään.

Varkaushälytykset: Havaitsee valon tasojen muutokset ja laukaisee hälytykset, usein kevyissä varkausjärjestelmissä.

Automaatio: Hallitsee veden jakautumista automatisoiduissa kastelujärjestelmissä käsittelemällä maaperän kosteustasoja.

Kaikissa näissä sovelluksissa IC 7400 varmistaa luotettavan päätöksenteon yksinkertaisilla, tehokkailla logiikkakokoonpanoilla.Sen sopeutumiskyky ja integraation helppous tekevät siitä suositun valinnan useilla toimialoilla.
